DIN 1587

DOME NUTS

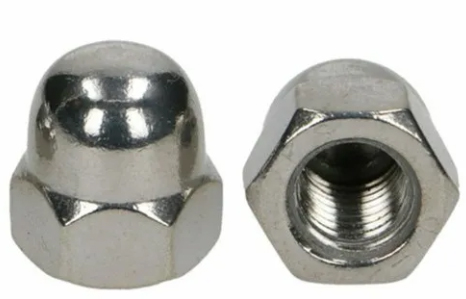

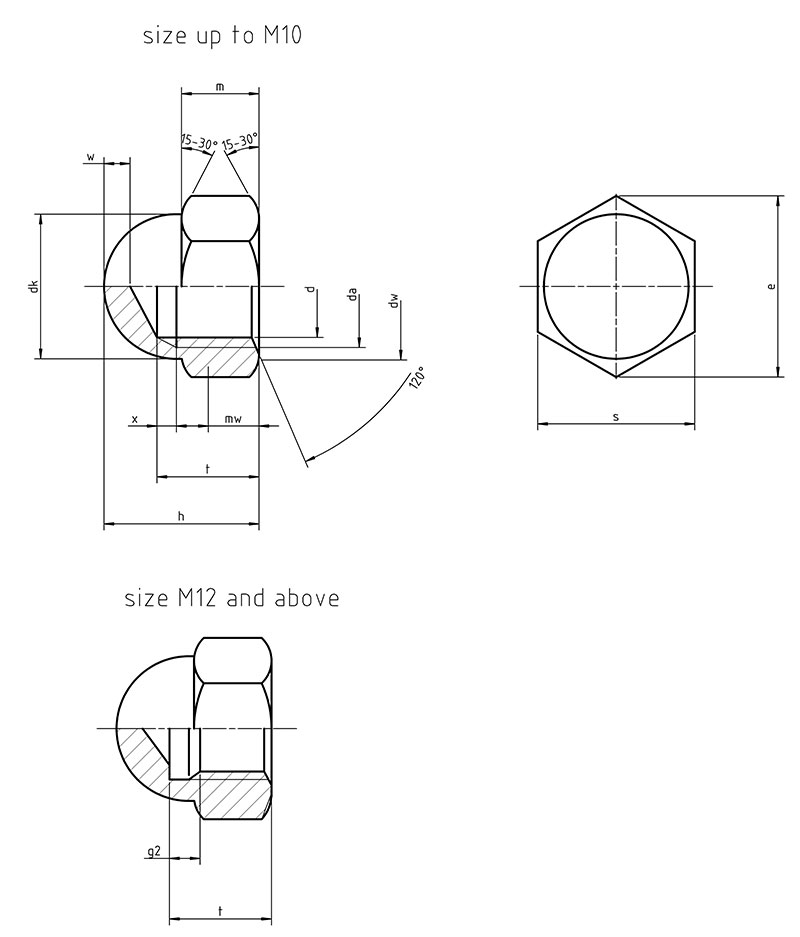

Dimensions

thread Series 1 M4 M5 M6 M8 M10 M12 (M14) M16 (M18) M20 (M22) M24
Series 2 - - - M8x1 M10x1 M12x1,5 (M14x1,5) (M16x1,5) (M18x1,5) M20x2 (M22x1,5) M24x2
Series 3 - - - - M10x1,25 M12x1,25 - - (M18x2) M20x1,5 (M22x2) -
P Series 1 0,7 0,8 1 1,25 1,5 1,75 2 2 2,5 2,5 2,5 3
da min. 4 5 6 8 10 12 14 16 18 20 22 24
max. 4,6 5,75 6,75 8,75 10,8 13 15,1 17,3 19,5 21,6 23,7 25,9
dk max. 6,5 7,5 9,5 12,5 15 17 20 23 26 28 33 34
dw min. 5,9 6,9 8,9 11,6 14,6 16,6 19,6 22,5 24,9 27,7 31,4 33,3
e min. Product grade A 7,66 8,79 11,05 14,38 17,77 20,03 23,35 26,75 30,14 33,53 37,72 39,98
Product grade B 7,5 8,63 10,89 14,2 17,59 19,85 22,78 26,17 29,56 32,95 37,29 39,55
x max. Series 1 1,4 1,6 2 2,5 3 - - - - - - -
Series 2 - - - 2 2 - - - - - - -
Series 3 - - - - 2,5 - - - - - - -
g2 max. Series 1 - - - - - 6,4 7,3 7,3 9,3 9,3 9,3 10,7
Series 2 - - - - - 5,6 5,6 5,6 5,6 7,3 5,6 7,3
Series 3 - - - - - 4,9 - - 7,3 5,6 7,3 -
h max. nominal size 8 10 12 15 18 22 25 28 32 34 39 42
min. P. grade A 7,64 9,64 11,57 14,57 17,57 21,48 24,48 27,48 32,38 33,38 38,38 41,38
min. P. grade B 7,42 9,42 11,3 14,3 17,3 21,16 24,16 27,16 31 33 38 41
m max. 3,2 4 5 6,5 8,8 10 11 13 15 16 18 19
min. 2,9 3,7 4,7 6,14 7,64 9,64 10,3 12,3 14,3 14,9 16,9 17,7
Mw min. 2,32 2,96 3,76 4,91 6,11 7,71 8,24 9,84 11,44 11,92 13,52 14,16
r approx. 3,25 3,75 4,75 6,25 7,5 8,5 10 11,5 13 14 16,5 17
s Max. = nominal size 7 8 10 13 16 18 21 24 27 30 34 36
min. P. grade A 6,78 7,78 9,78 12,73 15,73 17,73 20,67 23,67 26,67 29,67 33,38 35,38
min. P. grade B 6,64 7,64 9,64 12,57 15,57 17,57 20,16 23,16 26,16 29,16 33 35
t min. 5,26 7,21 7,71 10,65 12,65 15,65 17,65 20,58 24,58 25,58 28,58 30,5
max. 5,74 7,79 8,29 11,35 13,35 16,35 18,35 21,42 25,42 26,42 29,42 31,5
w min. 2 2 2 2 2 3 4 4 5 5 5 6
Weight kg/1000pcs - - 4,66 11 20,1 28,3 - 54,3 95 104 - 216
