ALLEN CAPS SCREWDIN
DIN 912/ ISO 4762
• • Steel Grades: 8.8, 10.9, 12.9
• Finish: Self, Black, Bright Zinc, Hot Dip Galvanized

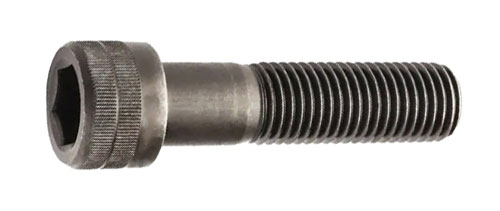

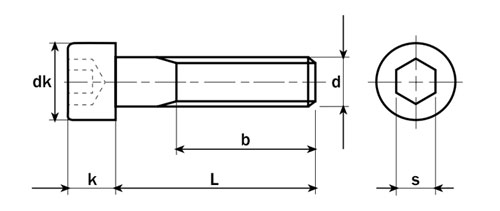

Dimensions
| Nom. Dia. (d) | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | ||||||||
| Thread Pitch | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | ||||||||
| Thread Length (b) | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | ||||||||
| dk | Max. | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 33 | |||||||
| K | Max. | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | |||||||
| s | Nominal | 6 | 8 | 10 | 12 | 14 | 14 | 17 | 17 | |||||||
| L | WEIGHT IN KG/1000 PCS | |||||||||||||||
| 12 | 10.90 | |||||||||||||||
| 16 | 12.10 | 20.90 | ||||||||||||||
| 20 | 13.40 | 22.90 | 32.10 | |||||||||||||
| 25 | 15.00 | 25.40 | 35.70 | 48.00 | 71.30 | |||||||||||
| 30 | 16.90 | 27.90 | 39.30 | 53.00 | 77.80 | 111.00 | 128.00 | |||||||||
| 35 | 18.90 | 30.40 | 42.90 | 58.00 | 84.40 | 120.00 | 139.00 | 211.00 | ||||||||
| 40 | 20.90 | 32.90 | 46.50 | 63.00 | 91.00 | 129.00 | 150.00 | 224.00 | ||||||||
| 45 | 22.90 | 36.10 | 50.10 | 68.00 | 97.60 | 138.00 | 161.00 | 237.00 | ||||||||
| 50 | 24.90 | 39.30 | 54.50 | 73.00 | 106.00 | 147.00 | 172.00 | 250.00 | ||||||||
| 55 | 26.90 | 42.50 | 58.90 | 78.00 | 114.00 | 156.00 | 183.00 | 263.00 | ||||||||
| 60 | 28.90 | 45.70 | 63.40 | 84.00 | 122.00 | 165.00 | 194.00 | 276.00 | ||||||||
| 65 | 31.00 | 48.90 | 67.80 | 90.00 | 130.00 | 174.00 | 205.00 | 291.00 | ||||||||
| 70 | 33.00 | 52.10 | 71.30 | 96.00 | 138.00 | 183.00 | 216.00 | 306.00 | ||||||||
| 80 | 37.00 | 58.50 | 80.20 | 108.00 | 154.00 | 203.00 | 241.00 | 336.00 | ||||||||
| 90 | 64.90 | 89.10 | 120.00 | 170.00 | 243.00 | 266.00 | 366.00 | |||||||||
| 100 | 71.20 | 98.00 | 132.00 | 186.00 | 263.00 | 291.00 | 396.00 | |||||||||
| 110 | 107.0 | 144.00 | 202.00 | 283.00 | 316.00 | 426.00 | ||||||||||
| 120 | 116.0 | 156.00 | 218.00 | 303.00 | 341.00 | 456.00 | ||||||||||
| 130 | 168.00 | 234.00 | 323.00 | 366.00 | 486.00 | |||||||||||
| 140 | 180.00 | 250.00 | 343.00 | 391.00 | 516.00 | |||||||||||
| 150 | 266.00 | 353.00 | 416.00 | 546.00 | ||||||||||||
| 160 | 282.00 | 403.00 | 441.00 | 576.00 | ||||||||||||
| 180 | 491.00 | 636.00 | ||||||||||||||
| 200 | 541.00 | 696.00 | ||||||||||||||
| 220 | 756.00 | |||||||||||||||
