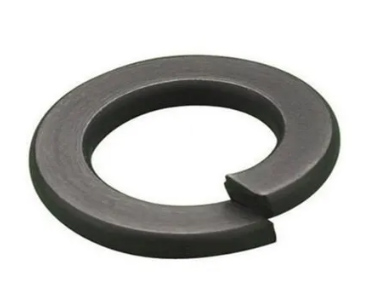

SQUARE SPRING WASHERS

HEXAGON BOLTS

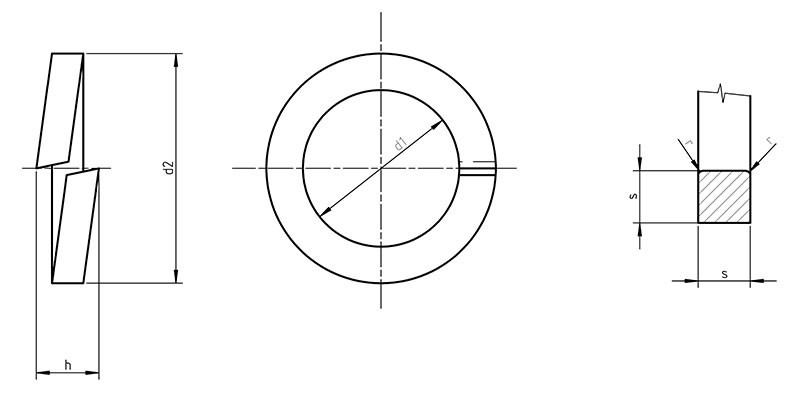

DIN 7980

HEXAGON BOLTS

Nominal	d1		d2	s		h		r	Mass (7,85 kg/dm3) per 1000units in kg	For thread size
Nominal	min.	max.	max.		Limit	min.	max.		Mass (7,85 kg/dm3) per 1000units in kg	For thread size
3	3,1	3,4	5,6	1	±0,1	2	2,36	0,2	0,105	M3
3,5	3,6	3,9	6,1	1	±0,1	2	2,36	0,2	0,114	M3,5
4	4,1	4,4	7	1,2	±0,1	2,4	2,83	0,2	0,195	M4
5	5,1	5,4	8,8	1,6	±0,1	3,2	3,78	0,2	0,37	M5
6	6,1	6,5	9,9	1,6	±0,1	3,2	3,78	0,3	0,425	M6
8	8,1	8,5	12,7	2	±0,1	4	4,72	0,5	1,05	M8
10	10,2	10,7	16	2,5	±0,15	5	5,9	0,8	1,96	M10
12	12,2	12,7	18	2,5	±0,15	5	5,9	0,8	2,28	M12
14	14,2	14,7	21,1	3	±0,2	6	7,1	1	3,8	M14
16	16,2	17	24,4	3,5	±0,2	7	8,25	1	5,94	M16
18	18,2	19	26,4	3,5	±0,2	7	8,25	1	6,6	M18
20	20,2	21,2	30,6	4,5	±0,2	9	10,6	1	12,3	M20
22	22,5	23,5	32,9	4,5	±0,2	9	10,6	1	13,6	M22
24	24,5	25,5	35,9	5	±0,2	10	11,8	1,6	18,1	M24
27	27,5	28,5	38,9	5	±0,2	10	11,8	1,6	20,6	M27
30	30,5	31,7	44,1	6	±0,2	12	14,2	1,6	32	M30
33	33,5	34,7	47,1	6	±0,2	12	14,2	1,6	35	M33
36	36,5	37,7	52,2	7	±0,25	14	16,5	1,6	52,5	M36
42	42,5	43,7	60,2	8	±0,25	16	18,9	2	80	M42
48	49	50,5	67	8	±0,25	16	18,9	2	90	M48
