NYLOCK NUTS

NYLOCK NUTS

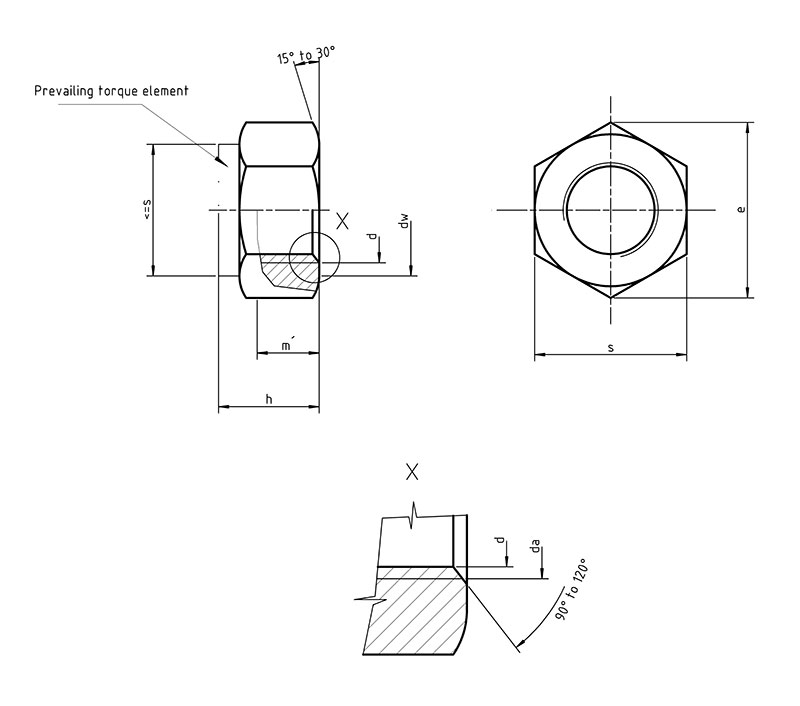

DIN 982

NYLOCK NUTS

Dimensions

Thread size d M5 M6 M7 M8 M10 M12 M14 M16 M18 M20 M22 M24
- - - M8x1 M10x1 M12x1,5 M14x1,5 M16x1,5 M18x2 M20x2 M22x2 M24x2
- - - - M10x1,25 M12x1,25 - - M18x1,5 M20x2 M22x2 -
P 0,8 1 1 1,25 1,5 1,75 2 2 2,5 2,5 2,5 3
da min. 5 6 7 8 10 12 14 16 18 20 22 24
max. 5,75 6,75 7,75 8,75 10,8 13 15,1 17,3 19,5 21,6 23,7 25,9
dw min. 6,9 8,9 9,6 11,6 15,6 17,4 20,5 22,5 24,9 27,7 29,5 33,2
e min. 8,79 11,05 12,12 14,38 18,9 21,1 24,49 26,75 29,56 32,95 35,03 29,55
h max. = nominal size 6,3 8 8,5 9,5 11,5 14 16 18 20 22 25 28
min. 6 7,7 8,2 9,14 11,14 13,64 15,3 17,3 19,16 20,7 23,7 26,7
m min. 4,4 4,9 6,14 6,44 8,04 10,37 12,1 14,1 15,1 16,9 18,1 20,2
m´ min. 3,52 3,92 4,91 5,15 6,43 8,3 9,68 11,28 12,08 13,52 14,48 16,16
s max. = nominal size 8 10 11 13 17 19 22 24 27 30 32 36
min. 7,78 9,78 10,73 12,73 16,73 19,67 21,67 23,67 26,16 29,16 31 35
Weight (7,85 kg/dm3) kg/1000pcs 1,4 3,1 3,2 6 11,7 16,6 21 37,8 51,6 68 86 127
